LP3588CSF 是芯茂微推出的一款高性能同步整流控制芯片,專為反激式開關電源設計,適用于充電器、適配器、電機驅動輔助電源等場合。其核心賣點是:
支持 DCM / CCM / QR 全模式工作
內置 85V / 25A 功率 MOSFET(Rdson 僅 12~16 mΩ)
專利 dV/dt 檢測技術,抗激磁振蕩誤觸發
無需輔助繞組,自供電 VCC
30 ns 級關斷延遲,CCM 效率依然高
SOP-8L 封裝,極簡外圍,BOM 成本低
技術規格一覽(25℃ 典型值)
| 項目 | 數值 | 單位 | 備注 |
|---|
| VD 引腳耐壓 | 200 | V | 直接接次級整流節點 |
| MOSFET 擊穿電壓 | 85 | V | 內置同步管 |
| Rdson | 14 | mΩ | VGS=6.5 V,IDS=0.1 A |
| 關斷延遲 Td | 30 | ns | CCM 效率損失極低 |
| VCC 工作范圍 | 5.6 ~ 6.6 | V | 自供電,無需繞組 |
| VCC 啟動電壓 | 4.5 | V | 僅 150 μA 啟動電流 |
| 關斷閾值 VOFF | -5 | mV | 負電壓翻轉關斷 |
| 開通閾值 VON | -200 | mV | 負斜率+dV/dt 雙重判定 |
| 最小關斷時間 TSR | 1.0 | μs | 防止誤觸發 |
| 結溫范圍 | -40 ~ 150 | ℃ | 內置 OTP |

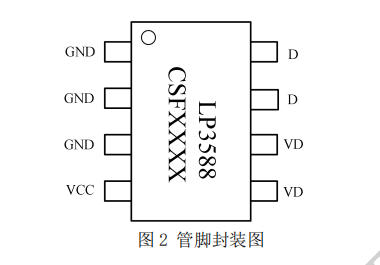

管腳封裝與功能
SOP-8L 封裝,4 個有效功率腳 + 4 個小信號腳

| 腳位 | 名稱 | 功能描述 |
|---|
| 1,2,3 | GND | 芯片地,同步 MOSFET 源極 |
| 4 | VD | 電壓檢測 + 自供電輸入,接次級繞組 |
| 5 | VCC | 內部 LDO 輸出,外接 1 μF 陶瓷電容 |
| 6,7,8 | D | 同步 MOSFET 漏極,接輸出正 |
芯片底部中央有裸露焊盤,建議打 9 個 0.3 mm 過孔到 GND,提高散熱。

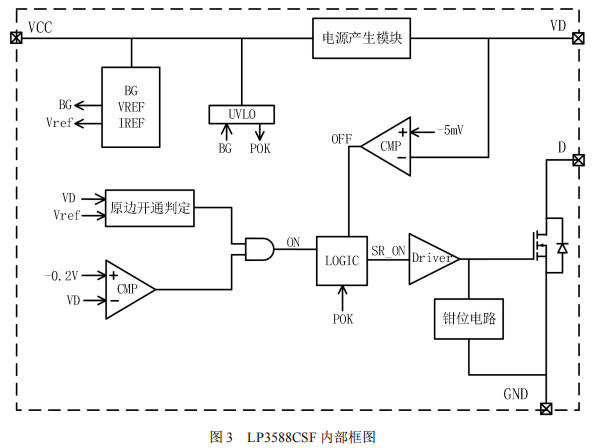

內部框架圖解讀

VD 高壓接口:200 V 耐壓比較器,采樣 Vds 下降斜率;
dV/dt 運算單元:專利電路,實時計算 VD 斜率 K,K>Kmin 且 VDS<-0.2 V 時給出 SR_ON;
關斷比較器:當 VDS > -5 mV 且 Ton > Tb(0.9~1.5 μs)后給出 SR_OFF;
自供電 LDO:VD 腳經內部 20 mA 高壓 LDO 給 VCC 電容充電,啟動后由 MOSFET 溝道電流維持;
驅動級:推挽結構,柵極充電 1 A / 放電 2 A,典型 13 nC 開關電荷;
保護模塊:VCC UVLO、過壓鉗位 6.5 V、過溫關斷 150 ℃。
工作原理:讓“二極管”消失
傳統反激次級用肖特基,VF ≈ 0.4 V @ 5 A,損耗 2 W;
LP3588CSF 用 MOSFET 替代,Rdson = 14 mΩ,同樣 5 A 僅 0.35 W,效率提升 3~5 個百分點。
關鍵時序
t0:原邊關斷,次級電流 Is 正向流動,VDS 負向跌落;
t1:dV/dt > Kmin 且 VDS < -0.2 V → SR_ON,MOSFET 導通;
t2:Is 降至 0,VDS 開始回彈 > -5 mV → SR_OFF,MOSFET 關斷;
t3:進入死區,靠體二極管續流 < 30 ns,反向恢復損耗極低。
即使在 CCM 下,30 ns 關斷延遲也把“反向電流”壓制到最小,避免傳統同步整流“倒灌”問題。
典型應用電路(12 V/3 A 適配器)

無 RC 吸收,LP3588CSF 自身抗振;
無輔助繞組,節省 8 個元件;
效率 88.4 % @ 115 Vac,85.9 % @ 230 Vac,滿足 CoC V5 Tier 2。
PCB 布線黃金 4 條
功率回路最短:D 腳 → 輸出電容 → 變壓器次級 → GND,圍成的面積 < 1 cm2;
VD 走線寬 1 mm 以上,遠離原邊開關節點,防止 dV/dt 耦合誤觸發;
VCC 電容接地腳與 GND 腳相鄰 < 2 mm,降低 ESR 噪聲;
底部散熱焊盤打 9 孔到 GND 內層,過孔直徑 0.3 mm,保證 25 ℃/W 熱阻。

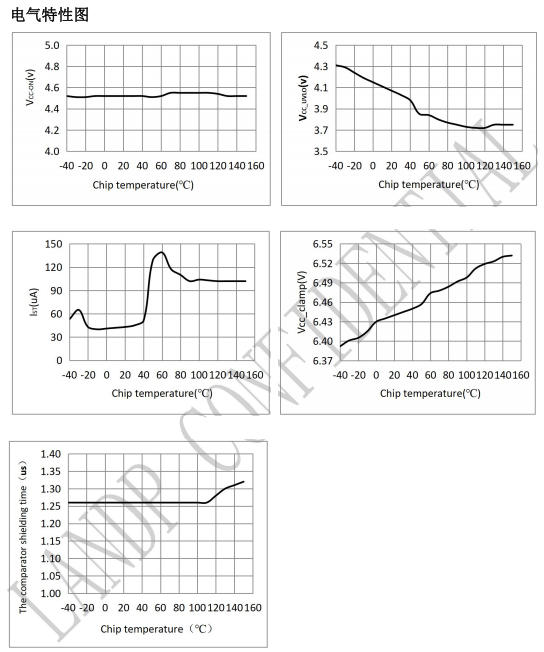

實測波形與效率曲線

常見疑問速答
Q1. 能直接替換肖特基嗎?→ 引腳兼容,但需把原 RC 吸收去掉,LP3588CSF 自帶抗振。
Q2. 輕載會“打嗝”嗎?→ 芯片不干預原邊,DCM 下自動進入“零電流”等待,無異常振蕩。
Q3. 85 V MOSFET 夠嗎?
→ 12 V 輸出時,漏感尖峰 < 60 V,余量 25 V,實測 50 萬次 264 Vac 浪涌無損壞。
深圳三佛科技做為芯茂微一級代理,提供技術支持,批量?jī)r(jià)格有優勢~
結語
LP3588CSF 用“一顆芯片 + 1 顆電容”就把次級整流損耗砍掉 70 %,而且免輔助繞組、免 RC 吸收、免調試。對于 15 W~45 W 的 PD 適配器、電機輔助電源、快充充電器來說,它是性價比最高的同步整流“小鋼炮”。
